分光色差仪

分光色差仪TS7020

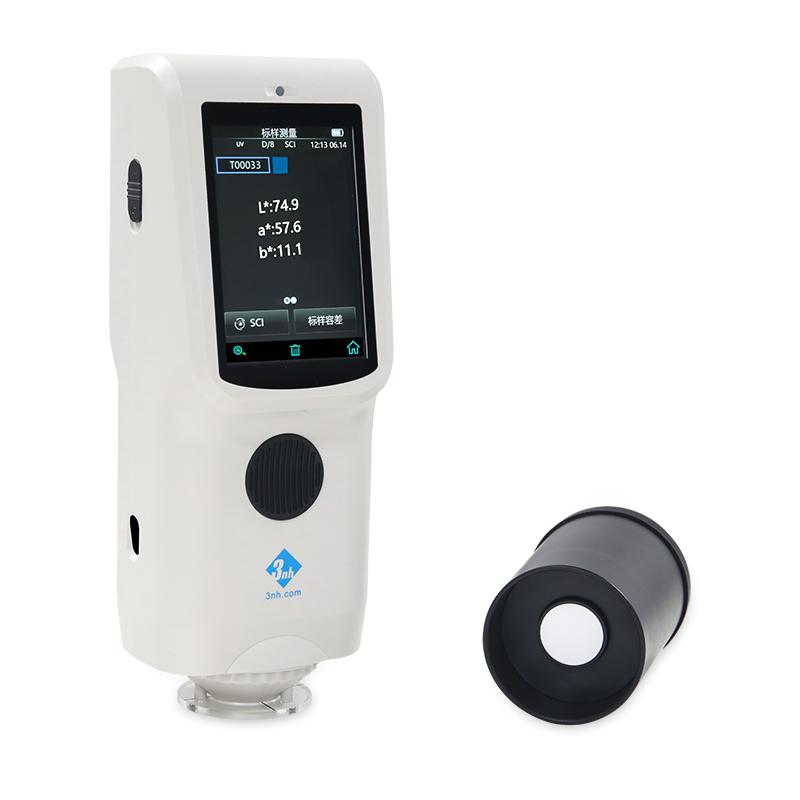

TS7020分光色差仪简介



TS7020是3nh运用自主分光核心技术研发的便携式分光色差仪,是分光架构下的高级别色差仪,除保证准确的相对值ΔE的同时,还保证绝对值L、A、B长时间的准确性,随时随地能通过国际标准和国家标准的计量。采用内置硅光电二极管阵列(双列24组)感应器、进口白板,重复性ΔE*ab 轻松控制在0.08以内,同时兼顾测量速度与操作的便捷性,可连接PC端品管软件,实现更多扩展功能,8mm测量口径满足塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等各行业生产和品检中的精准色差控制。



TS7020分光色差仪应用



TS7020分光色差仪配备8mm测量口径,满足塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等各行业生产和品检中的精准色差控制。



TS7020分光色差仪技术优势

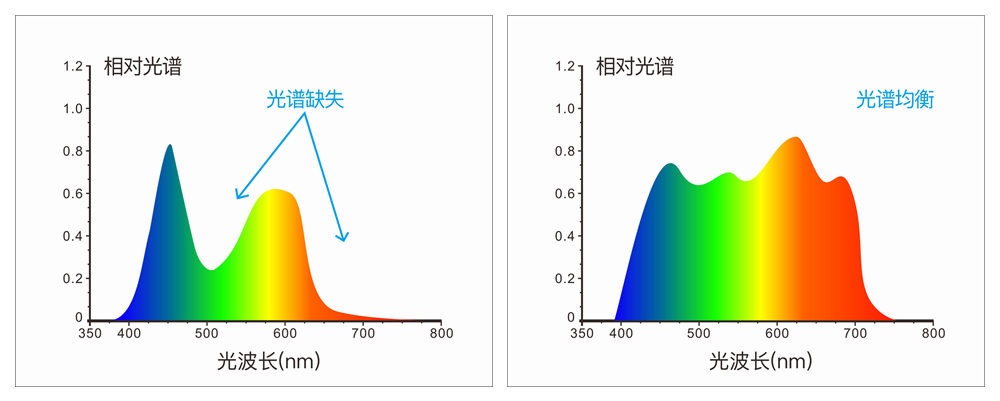

1、采用全波段均衡LED光源

 全波段均衡LED光源保证了在可见光范围内有充足的光谱分布,避免了白光LED在特定波段的光谱缺失,保证了仪器测量速度以及测量结果的准确性。

2、硅光二极管阵列(双24阵列)传感器

更大面积的双24阵列传感器,强光不会饱和、弱光灵敏度更高和较宽的光谱响应范围,保证了仪器测量速度、准确性、稳定性和一致性。

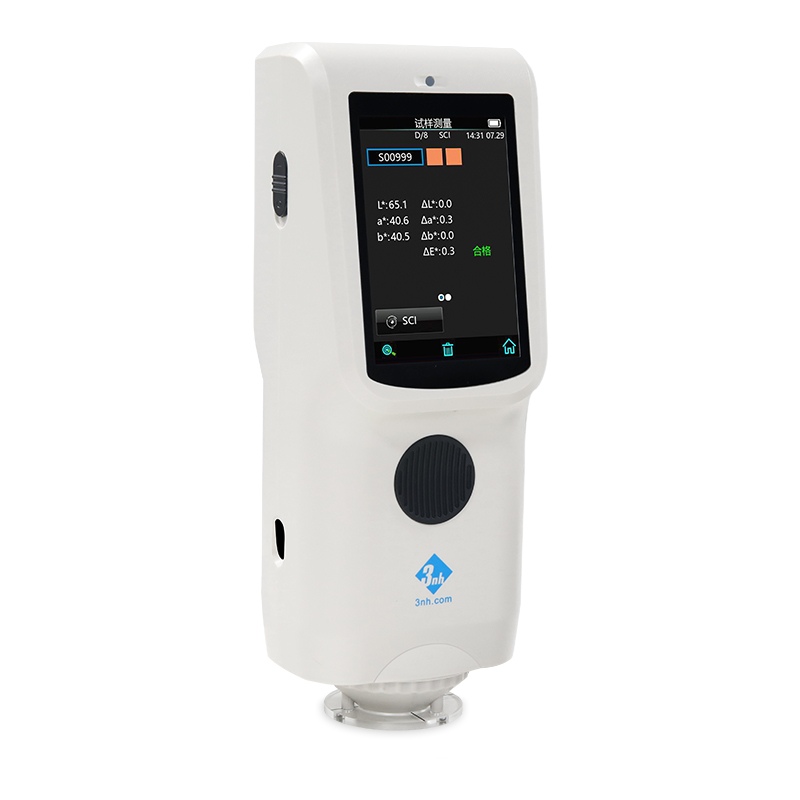

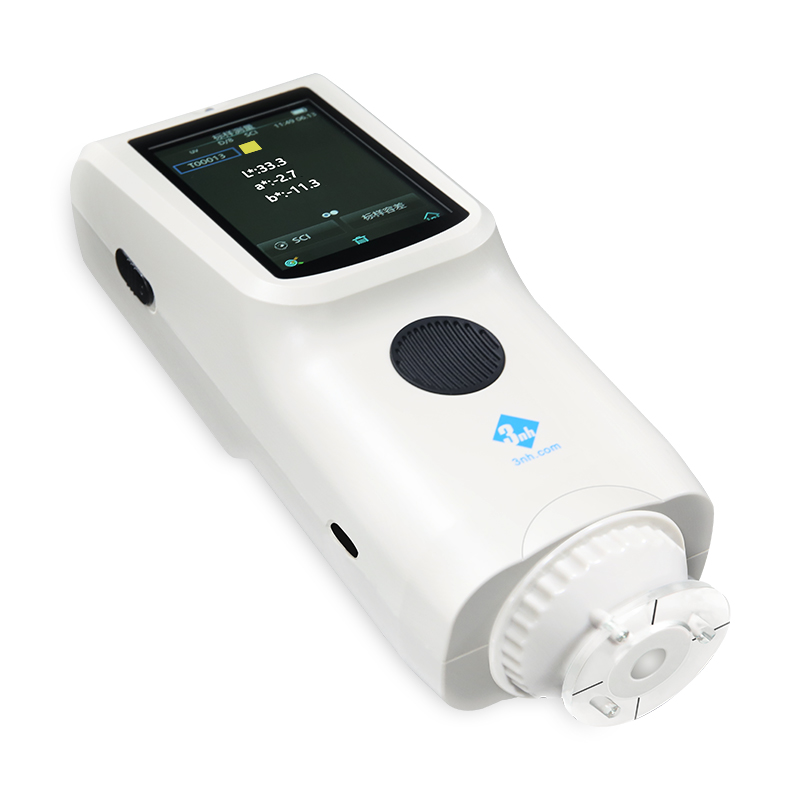

3、人体工程学设计

TS7020分光色差仪具有优美、流畅的外形与舒适的握感,符合人体力学的结构设计,贴合掌心适合连续性检测工作,让您使用起来又快又轻松。



4、计量检定报告

每台TS7020分光色差仪都进行了检定测试,根据权威检定部门测量标准进行检定,测量数据溯源至国家计量院,保证仪器测试数据的权威性。

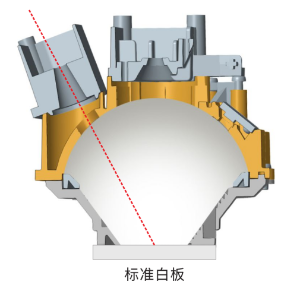

5、ETC实时校准技术

TS7020分光色差仪采用进口标准白板,耐黄变、脏污不渗入、可擦拭,保证了仪器长期的准确性。同时还采用了创新性的ETC实时校准技术(Every Test Calibration),光学系统内部内置标准白板,并在每次测试中都具有可靠地准确性,重复性。

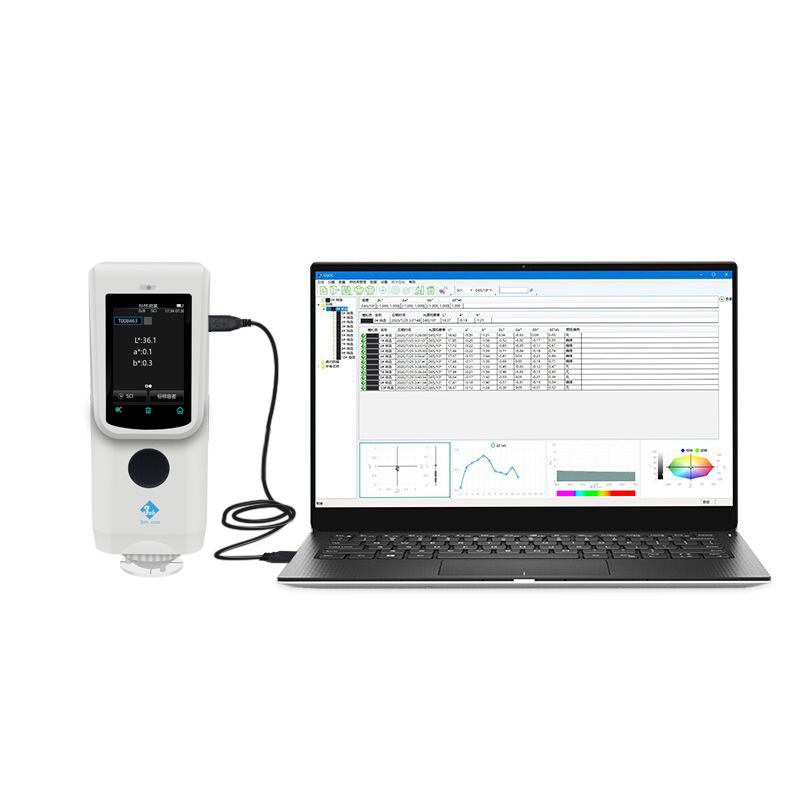

6、颜色管理软件

TS7020分光色差仪搭配的SQCX品质管理软件,适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化,比较颜色差别,生成测试报告,提供多种色空间测量数据,定制化客户的颜色管理工作。

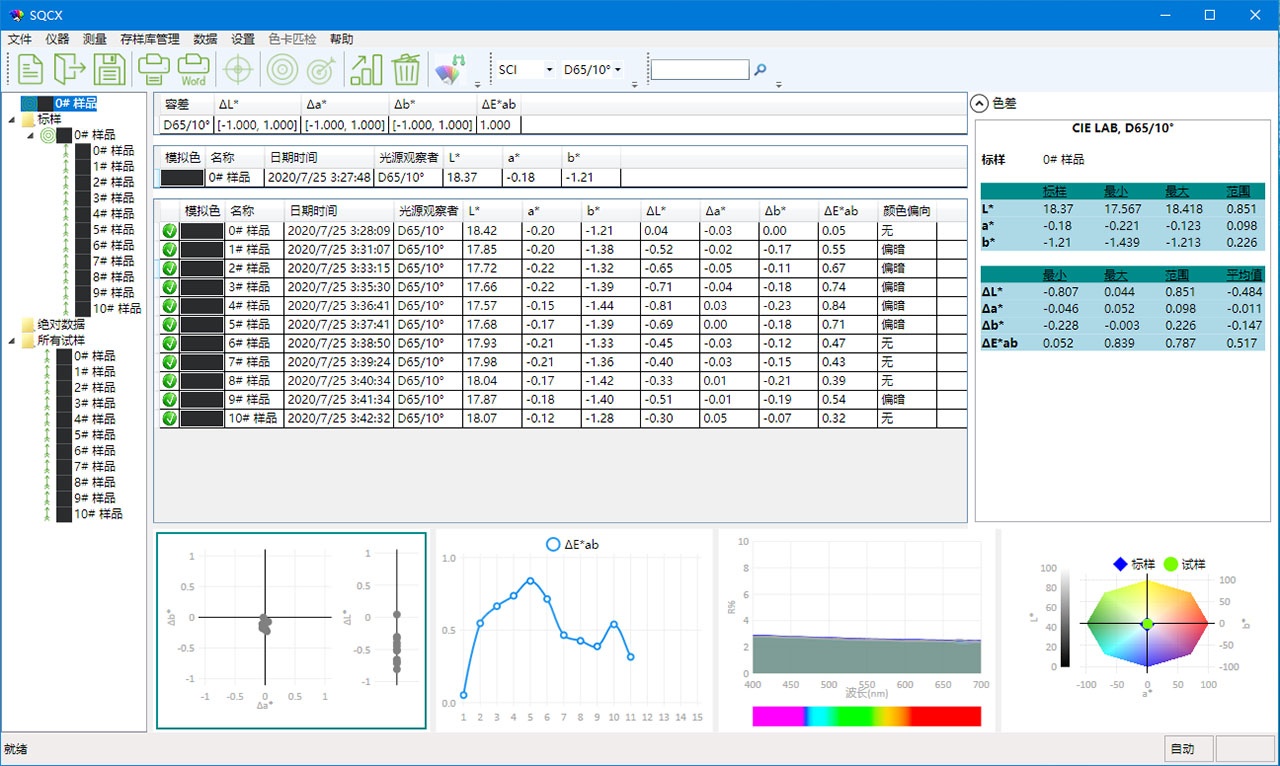

SQCX界面



技术参数(中文)

产品型号 TS7020
照明方式 D/8(漫射照明,8°方向接收)SCI测量
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
特性 Φ8mm测量口径,用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业准确色差控制
积分球尺寸 Φ40mm
照明光源 组合全光谱LED光源
分光方式 平面光栅分光
感应器 硅光电二极管阵列(双列24组)
测量波长范围 400700nm
波长间隔 /
半带宽 10nm
测定范围 L:0~100
反射率:可测试用户指定3个特定波长处反射率(默认440
nm、550nm、600nm)
测量口径 Φ8mm
含光方式 SCI(包含镜面反射)
颜色空间 CIE LAB,XYZ,Yxy,LCh
色差公式 ΔE*ab,ΔE*00
其它色度指标 /
观察者角度 10°
观测光源 D65,A,F2(CWF)
显示 反射率(用户指定3个特定波长处反射率),样品色度值,色差值/图,合格/不合格结果,颜色仿真,颜色偏向
显示精度 显示0.1、存储0.01
测量时间 约1.5s
重复性 色度值:MAV/SCI,ΔE*ab 0.08以内(预热校正后,以间隔5s测量白板30次平均值)
台间差 MAV/SCI,ΔE*ab 0.4以内(BCRA系列Ⅱ 12块色板测量平均值)
测量方式 单次测量,平均测量(2~99次)
定位方式 稳定片定位
尺寸 长X宽X高=81X71X214mm
重量 约460g
电池电量 锂电池,8小时内6000次测量
照明光源寿命 5年大于300万次测量
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB
存储数据 标样500条,试样10000条
语言 简体中文,English,繁体中文
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围  -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、数据线、说明书、SQCX品质管理软件(官网下载)、黑白校正盒、保护盖、腕带、Ø8mm平台口径
可选附件 USB微型打印机、粉末测试盒
注: 技术参数仅为参考,以实际销售产品为准
